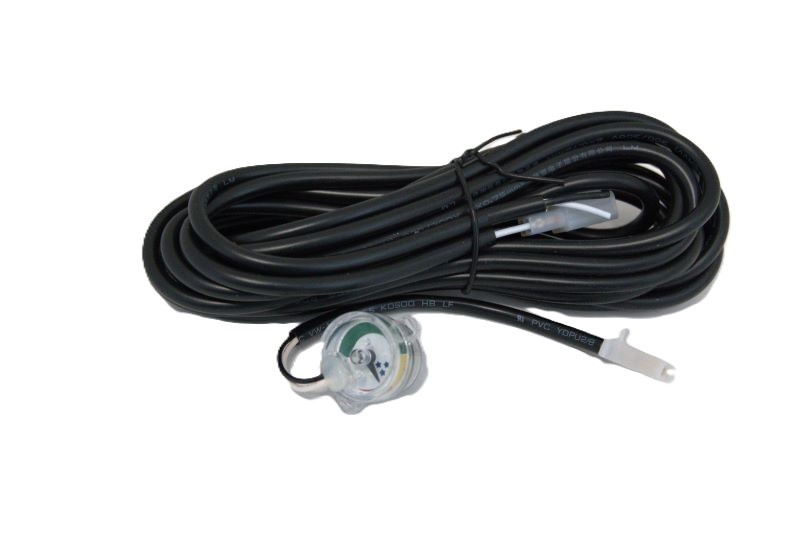

Tankgeber 0-90 Ohm für Multiventil bei Alugas oder Gaslow Flaschen

EKO0016C

Der spezielle Sender für Multivalve Alugas ist für die Messung des Gasniveaus im Multivalve ausgelegt. Der Sender hat einen Bereich von 0 bis 90 Ohm und wird mit einem 6 Meter Kabel geliefert. Der Sender ist für Multivalve Typ A6155 (488-737-2001) geeignet und funktioniert wie folgt: leer = 0 Ohm, voll = 90 Ohm. Im Folgenden finden Sie die Anschlussanleitung an Ihren Livello-Indikator.

Anschluss bei Livello

Verbinden Sie das grüne Kabel mit dem weißen Kabel des Senders (Signalkabel).
Verbinden Sie das rote Kabel mit der 12-Volt-Batterie (Pluspol, rote Farbe auf der Batterie).
Verbinden Sie das schwarze Kabel mit Masse (Minuspol, schwarze Farbe auf der Batterie).

Anschluss bei SRGZA-

Schließen Sie das weiße Kabel an das grüne Kabel des Livello-Indikators (Signalkabel) an.
Schließen Sie das schwarze Kabel des Senders an Masse an.
