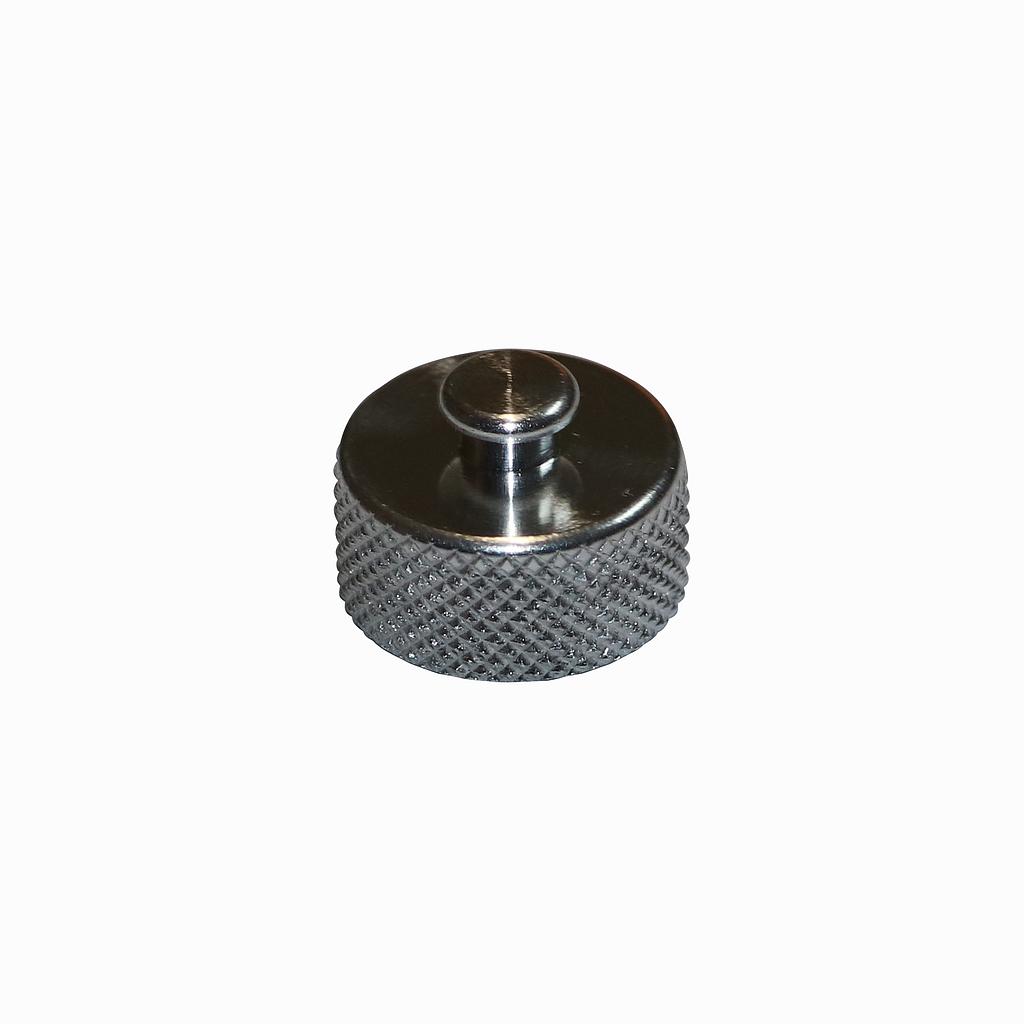

Verschlusskappe Tomasetto für Minibetankung

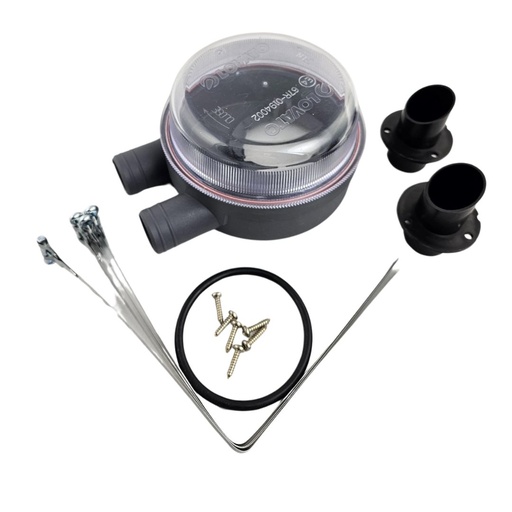

Incl. Befestigungsmaterial und Bodendurchführungen für Entlüftungsschläuche

E4 67R-01 94002

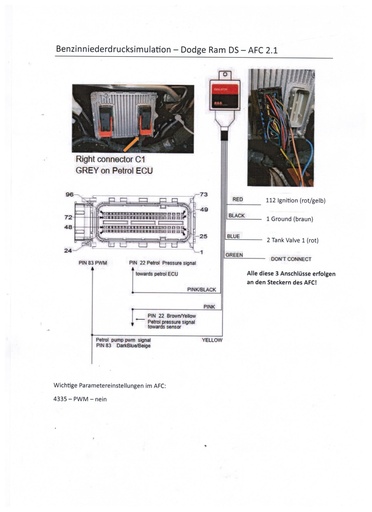

Der Benzin-Druckemulatoren verhindern im Gasbetrieb, dass das Steuergerät aufgrund des Druckanstiegs Fehler speichert.
Der Sensor wurde für Dodge Ram DS MY2020 vorprogrammiert

Anschlussplan für Prins AFC 2.1 und 2.2 dabei.

Versorgungsspannung 5 VDC (± 0,5 V)
Ausgangssignal in linearer Spannung 0,5 – 4,5 V ratiometrisch
Patentdesign
Keine mechanischen Kontakte
Ablesegenauigkeit ± 1° Grad bei 25°C
Geringer Stromverbrauch, max. 10 mA
Verfügbarer Lesebereich 0 – 148° Grad
Schutzart IP68
Schutz gegen Polaritätsumkehr max. –10 V Überspannung +20 V Schutz gegen Kurzschlüsse im Ausgang
Betriebstemperatur –40°C +120° C

mit Kabel

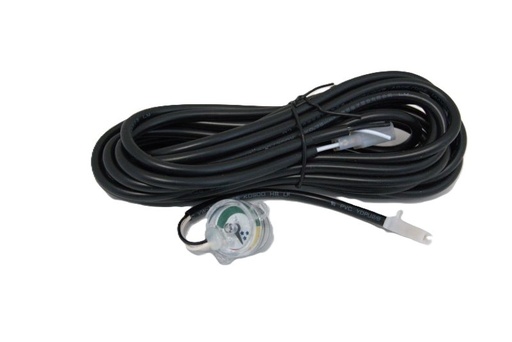

Der spezielle Sender für Multivalve Alugas ist für die Messung des Gasniveaus im Multivalve ausgelegt. Der Sender hat einen Bereich von 0 bis 90 Ohm und wird mit einem 6 Meter Kabel geliefert. Der Sender ist für Multivalve Typ A6155 (488-737-2001) geeignet und funktioniert wie folgt: leer = 0 Ohm, voll = 90 Ohm. Im Folgenden finden Sie die Anschlussanleitung an Ihren Livello-Indikator.

Anschluss bei Livello

Verbinden Sie das grüne Kabel mit dem weißen Kabel des Senders (Signalkabel).
Verbinden Sie das rote Kabel mit der 12-Volt-Batterie (Pluspol, rote Farbe auf der Batterie).
Verbinden Sie das schwarze Kabel mit Masse (Minuspol, schwarze Farbe auf der Batterie).

Anschluss bei SRGZA-

Schließen Sie das weiße Kabel an das grüne Kabel des Livello-Indikators (Signalkabel) an.
Schließen Sie das schwarze Kabel des Senders an Masse an.
